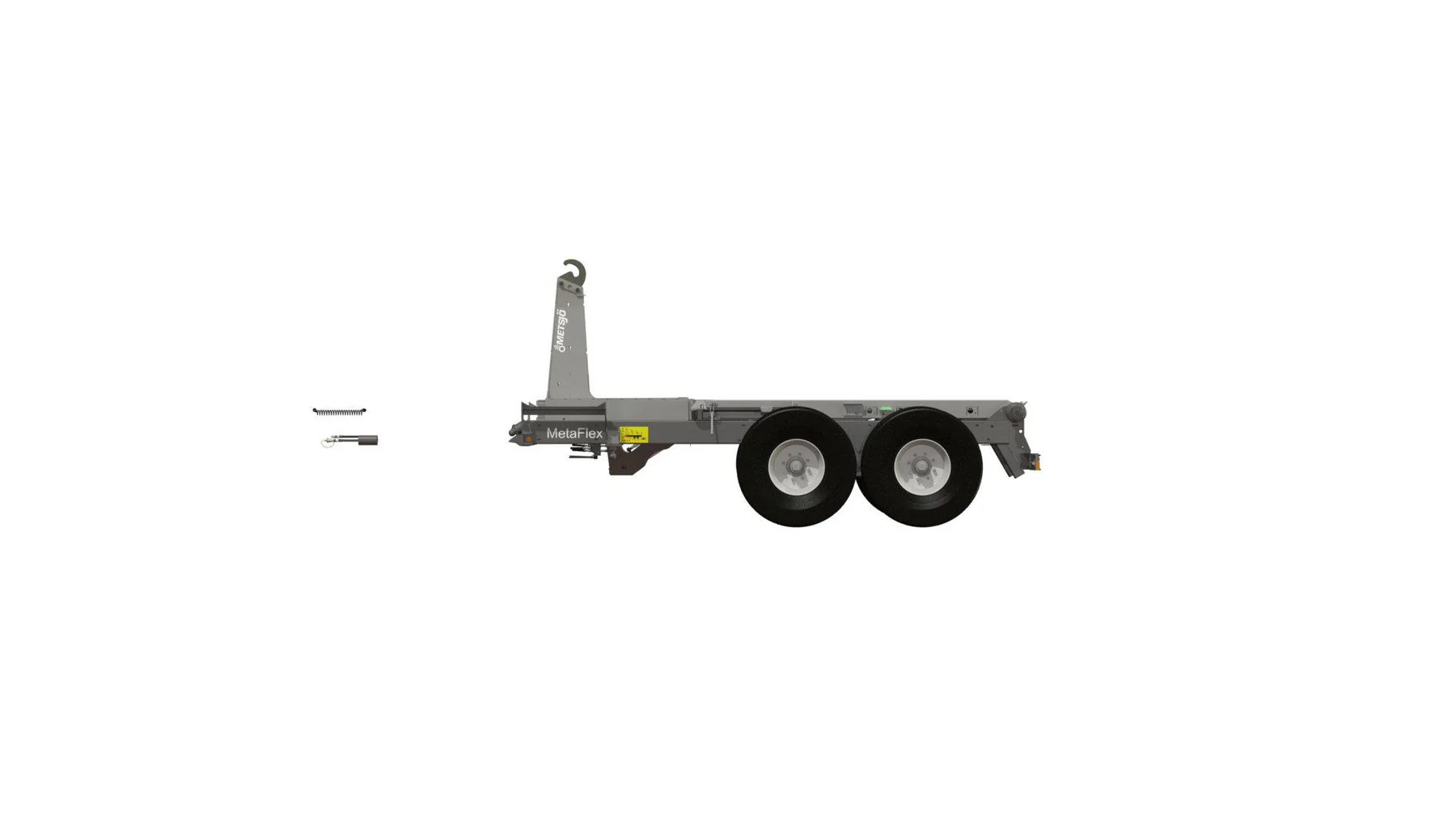

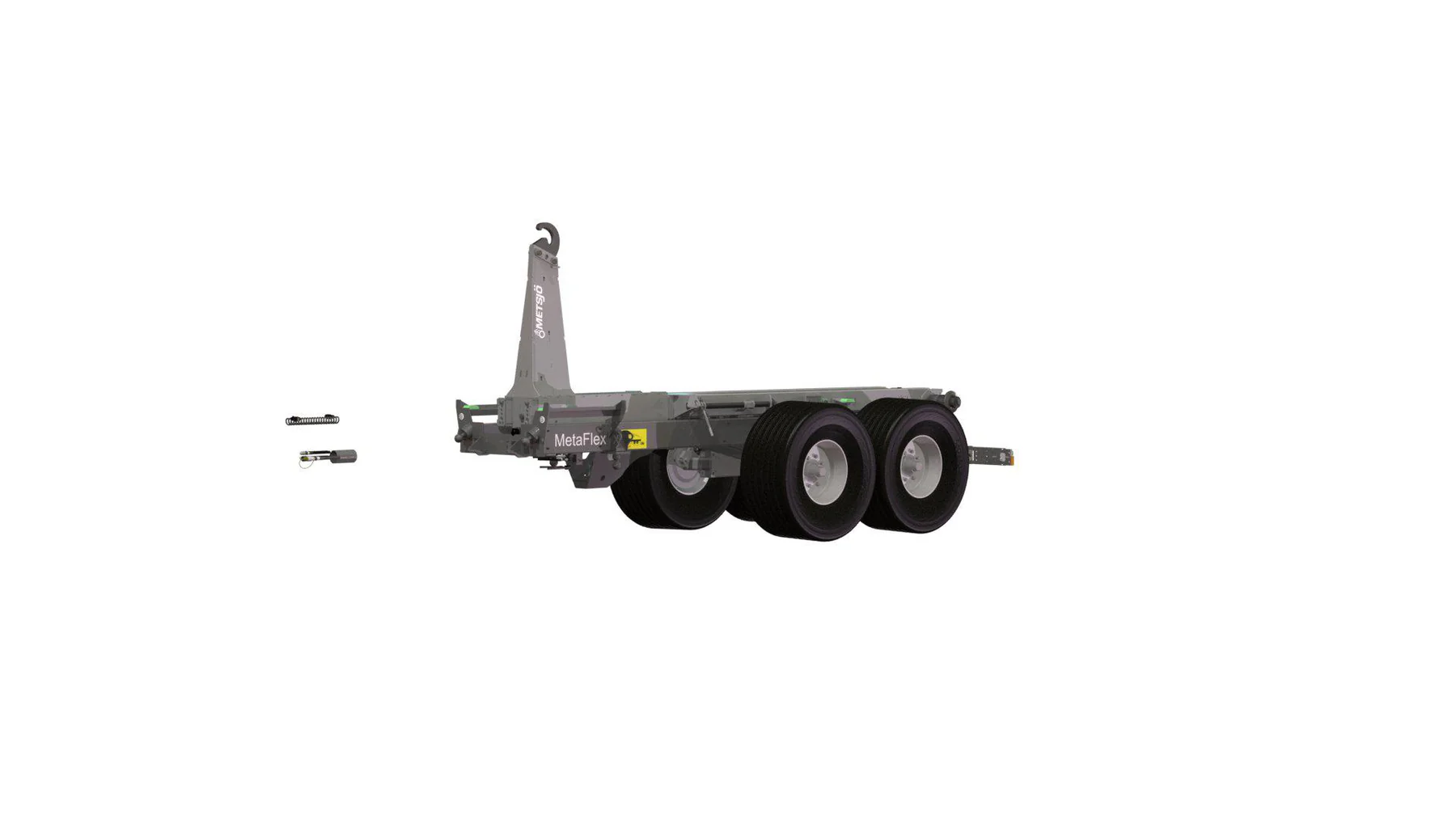

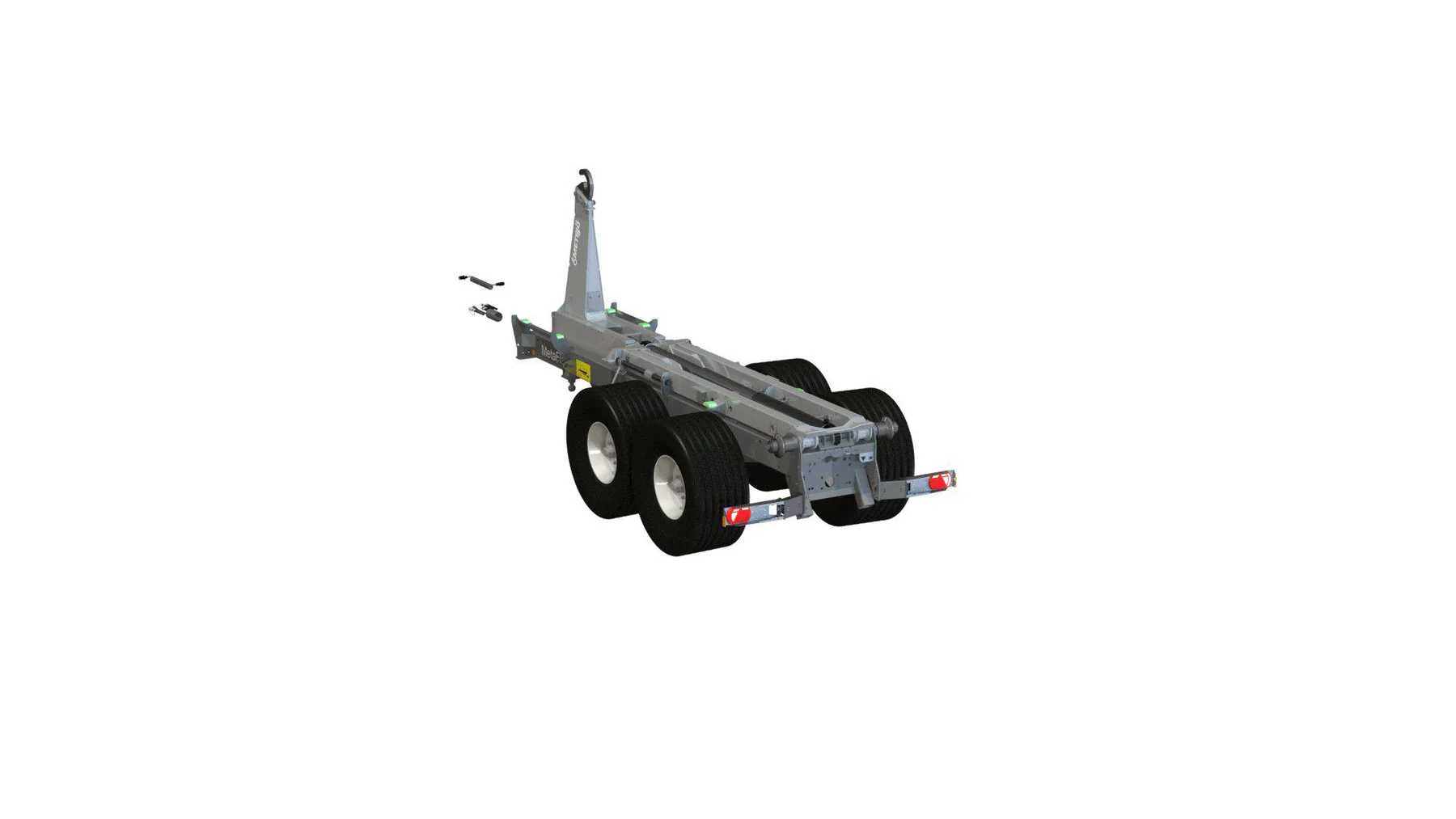

MetaFlex 50–65 Multi pendelsild 560/60×22,5

Toote number 138505

Mahuti standardid: DIN 30722, SIS3021, SS3659
Konksu kõrgus: 1450 mm – 1570 mm
Mahuti pikkused: 5000 mm, 6500 mm
Veotiisli koormus: reguleeritav
Märkus: Multi-coupling veotiisel tuleb osta eraldi

Teljestik ja pidurid

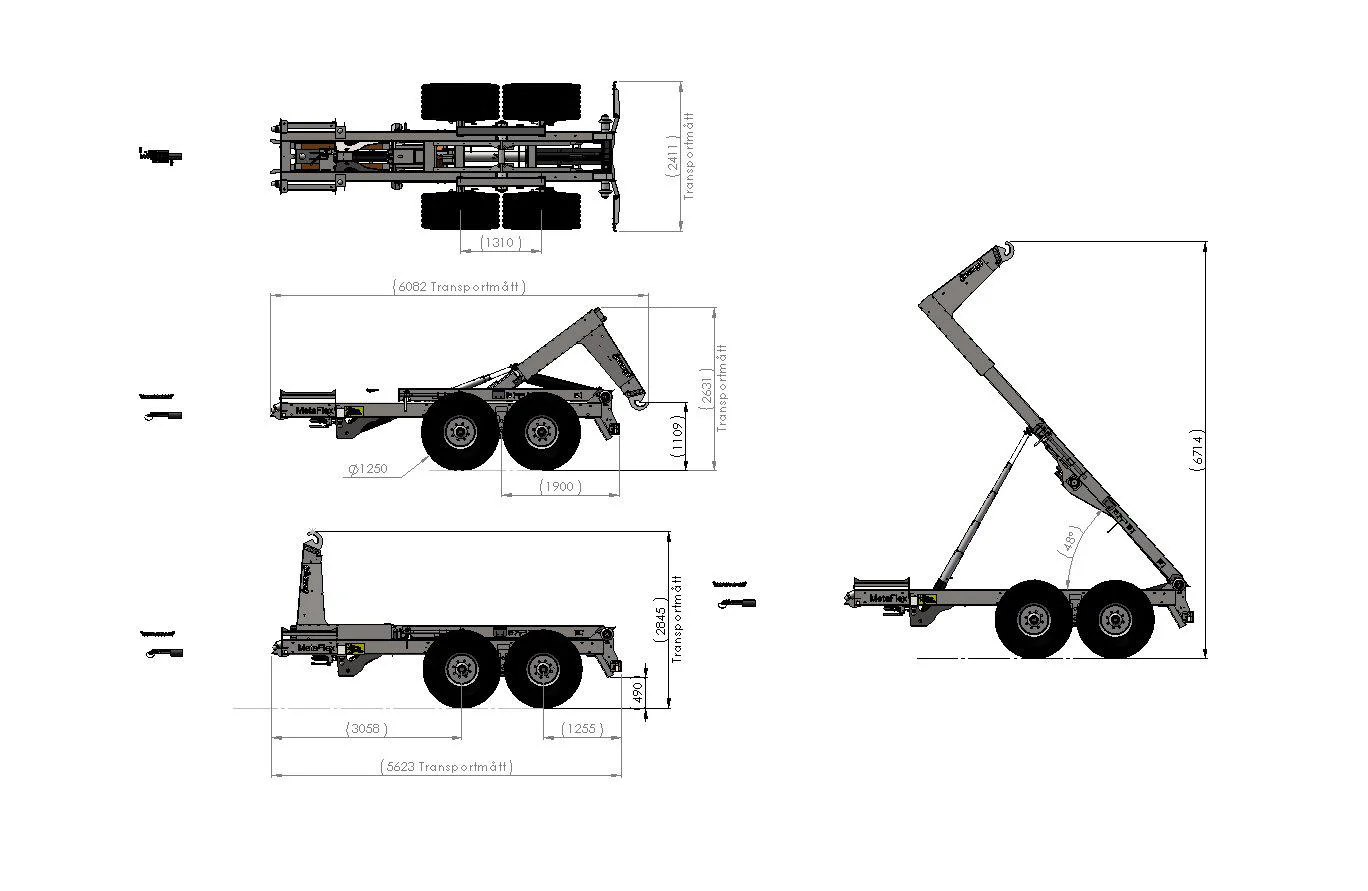

• Pendelsilla vahe: 1310 mm

• Maksimaalne kandevõime: 9 tonni telje kohta

• Ääriku laius: 1780 mm

• Katmine: KTL-meetodil, must

• Telje profiil: 120

• Velje ühendus: 220x275x8, avatud mutrid

• Hüdraulilised pidurid: kõigil piduritrummidel, vastavalt VVFS 2003:20

• Pidurihoovad: automaatselt reguleeritavad (AGS)

• Maksimaalne hüdrosurve: 110 bar

• Kaitsekatted: takistavad mustuse sattumist piduritrummidesse

Hüdraulika ja elektrisüsteem

• Traktorilt vajaminevad hüdroväljundid: 2 DA + pidurid

• Elektrisüsteem: 12 volti

• Kallutusjõud: 20 tonni

• Kallutusnurk: 52º

• Kallutamisel vajaminev õlikogus: 29 liitrit

• Liigutusjõud: 20 tonni

• Liigutamisel vajaminev õlikogus: 18 liitrit

• Traktorilt nõutav õlimaht: 29 L / 210 bar

• Traktori õlipaagi minimaalne maht: 47 L

• Valgustus: vastavalt TSV-le, LED 12–24V, 7-kontaktiline

• Mehaaniline lülitus kallutuse ja liigutuse vahel

Ettevalmistused paigalduseks

• Teljetõste süsteemi paigalduse konsool

• Erinevate veotiislite paigalduse konsool

• Hüdrosüsteemi konsool liigutuse/kallutuse vahetuseks

• Hüdraulilise tagumise tugitala paigalduse konsool

• Mahuti hüdraulilise lukustuse paigalduse konsool

Värv ja kandevõime

• Värv: Metsjö hall

• Šassii kaal: 3650 kg

• Tehniline kogukoormus: 21 000 kg

• Kandevõime: 17 350 kg

Pinnatöötlus ja korrosioonikaitse

• Keemiline rasvaeemaldus

• Haavlipritsimine: SA 2,5

• Kere: pahteldatud

• Värvimine: vastavalt standardile ISO 12944 A3.09
  – Epoksiidkrunt 2 × 70 µm
  – Polüuretaan pealiskiht 1 × 60 µm
  – Kogu kihi paksus: 200 µm

• Korrosiooniklass: C4 L
