Paigaldatav hüdraulilise veoga alusraam

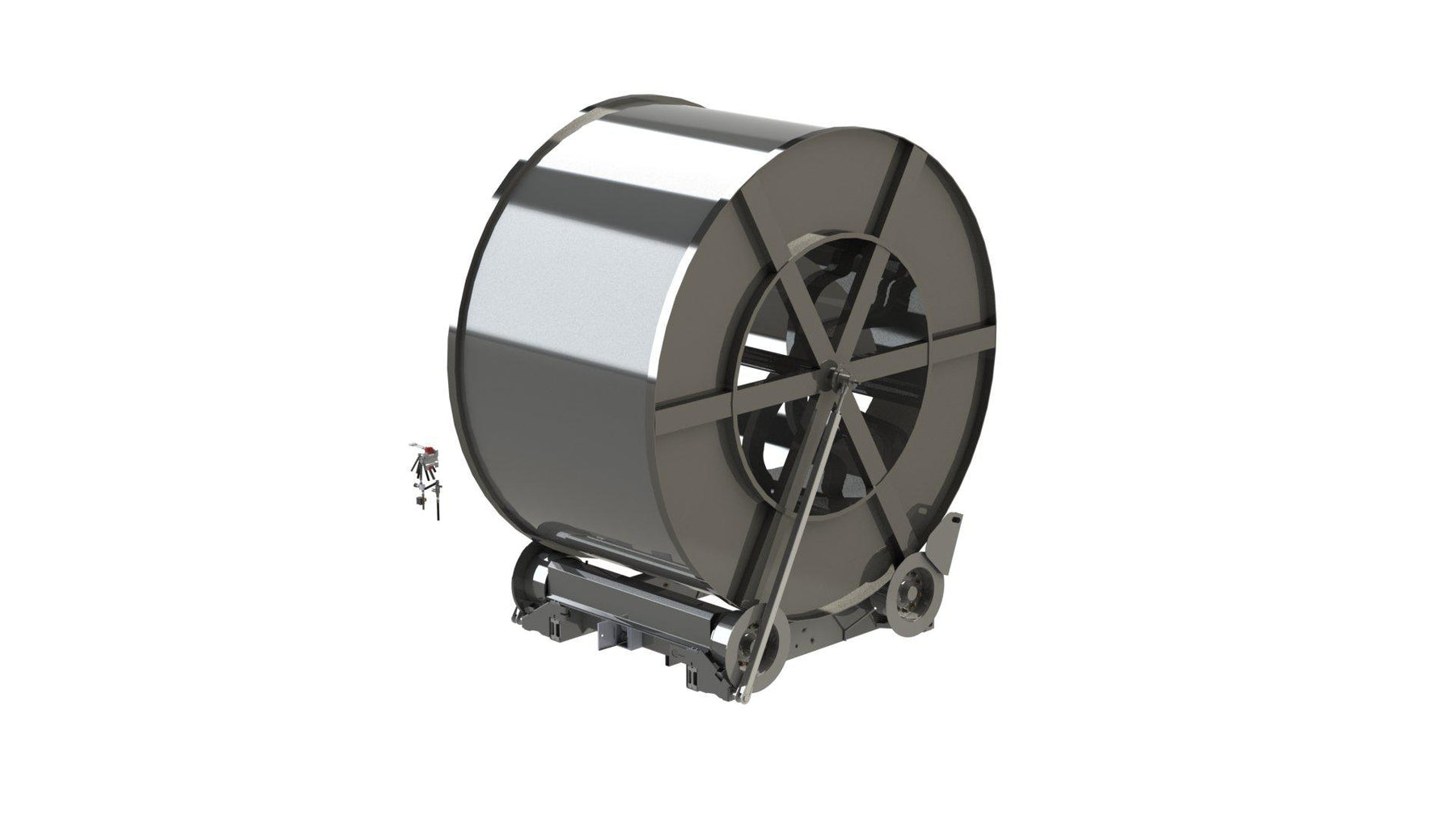

Kaablitrumli alusraam (Underroller)

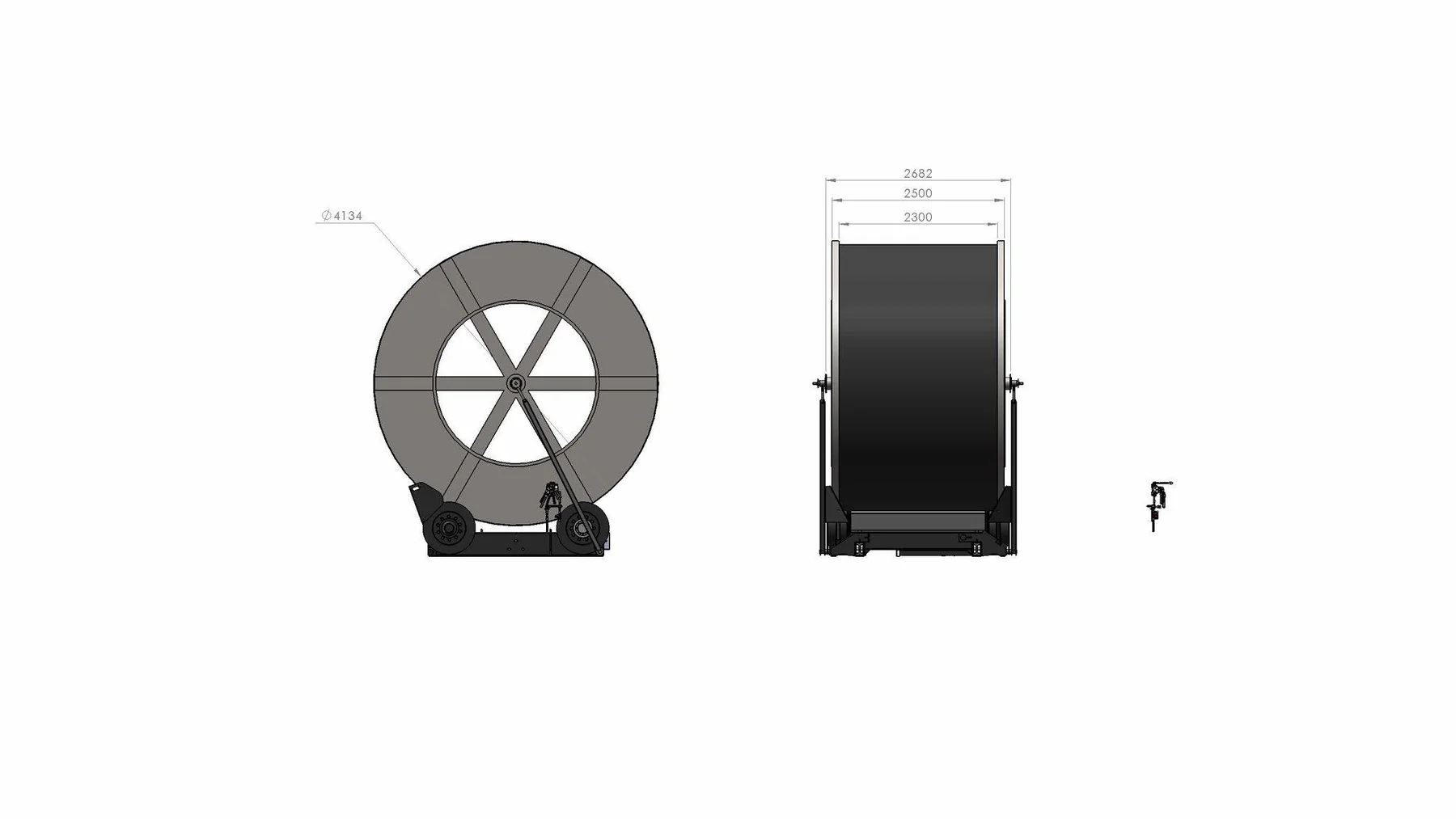

• Trumli mõõdud: diameeter 4200 mm, laius 2500 mm

• Trumli kaal: 34 t (maks. 36 t)

• Märkus: kaablitrumli kujutis on illustratiivne

Tehnilised andmed:

• Arvutuslik maksimaalne veojõud: 8 t

• Lahtikerimise kiirus: kuni 15 m/min

• Pikkus: 3500 mm

• Laius: 2600 mm

• Kõrgus: 800 mm

• Omakaal: 2500 kg

• Tehniline kandevõime: 36 t

Varustus ja ohutus:

• 4 tõsteaasa alusraami tõstmiseks

• Ümberminemiskaitse

• Rullikute lisakaitseplaadid

• Ummistuskaitse ja trumli fikseerimine

Juhtimine ja funktsioonid:

• Juhtkaabli pikkus: 5 m

• Funktsioonid: hüdraulilised pidurid ja hüdrauliline veos (edasi/tagasi)

• Juhtimine kahe kangiga:

  • esimene kang – kolmasendiline (edasi / neutraal / tagasi)

  • teine kang – pidurite juhtimiseks

Hüdrosüsteem:

• Hüdrauliline veomootor: Black Bruin BBC 05 ühel rullikul

• Maksimaalne rõhk: 180 bar

• Maksimaalne koormus: 10 000 kg

• Elektrihüdroagregaat: 10-liitrine paak, pump 7,5 kW, vooluhulk 20 l/min, 380 V

• Mootorikaitselüliti: 2,5 kW, PKZM01-2,5 (274 881)

Kasutamine:

• Saab kasutada ka ilma elektritoiteta – ilma pidurite ja veoseta

Värvus:

• Metsjö hall
